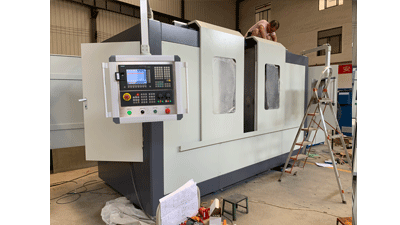

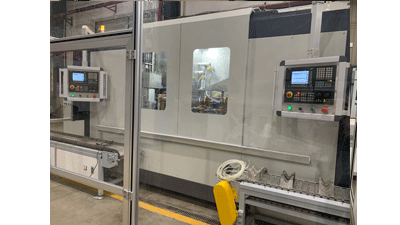

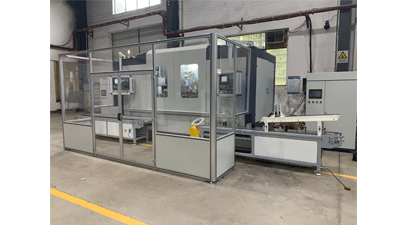

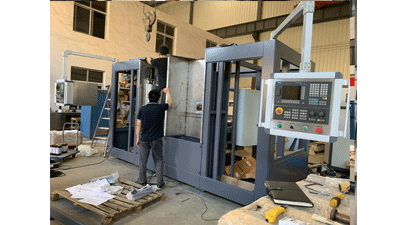

本套加热设备主要由4工位立式数控淬火机床、感应加热电源和冷却循环系统三大部分组成。

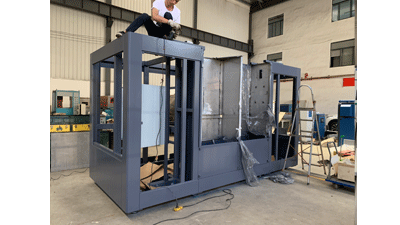

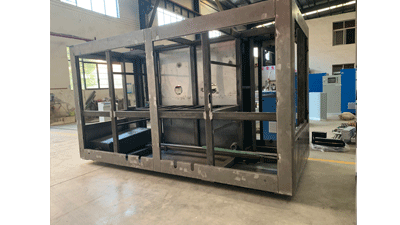

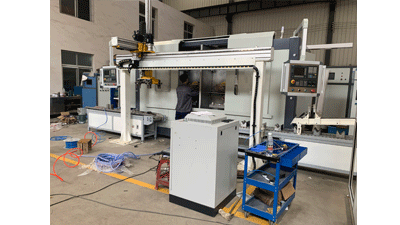

机械部分主要构成:上料传送机构、数控淬火变压器移动机构、龙门架式自动机械手、4个立式加热喷淋工位总成、下料机构箱、淬火液三级过滤装置、油雾分离系统、数控电气控制系统、工艺参数监控系统、安全警报系统等组成。整机三防处理,防锈蚀,防尘,防漏液。
加热电源包括2台IGBT 350KW感应加热电源、电源数控系统、电源稳压系统、淬火变压器、感应加热线圈、淬火喷淋线圈等;
冷却系统包括淬火液闭式风冷冷却塔1台、电源闭式风冷冷却塔1台、淬火液箱1套、电源冷却液箱1套以及配套管路设施
本套设备可实现产品加工的高效率以及整个加工过程从上料到下料全过程的全自动化。
